Logiciel VIC-3D (corrélation surfacique 2D½)
FONCTIONS

Ecran 1 - VIC-3D

- Import d'images de VIC-SNAP, ou fichiers extérieurs ; formats TIFF, BMP, JPEG, PBM, PBMRAW, PGM, PGMRAW, PPM, PPMRAW, PNG

- Etalonnage des systèmes stéréoscopiques, correction paramétrable de la distorsion optique

- Corrélation selon plusieurs critères, seuils réglables, calculs d'incertitude, filtrage spatial et temporel, corrélation incrémentale, interpolation paramétrable

- Représentation en couleurs paramétrables des grandeurs calculées, en 2D ou sur le profil de surface en 3D

- Affichage vectoriel du déplacement et des déformations principales

- Calcul des champs de déformation (Lagrange, Hencky-log, Euler-Almansi, Euler-Almansi-log, Engineering, Biot), déformations principales, critères de Von Mises et de Tresca

- Post-traitement : vitesse, vitesse de déformation, rayons de courbure, rotation dans le plan

- Outils d'inspection : point, segment de droite, ligne brisée, jauge virtuelle rectangulaire ou circulaire, extensomètre virtuel

- Compensation des mouvements de corps rigide : par rapport à un point, trois points ou une zone

Ecran 2 - VIC-3D

- Intégration de données et d'images externes : caméra infrarouge par exemple

- Calcul de trajectoire de cibles

- Changements de référentiel : selon repères sur le corps d'épreuve (ou marqueurs dans le champ des caméras) ou par entrée des paramètres (translation, rotation, matrice de transformation)

- Recalage de l'étalonnage possible a posteriori

- Export de données : tous résultats ou décimation, statistiques, définition de nuages de points pour comparaison avec modèles FEM ; formats CSV, ASCII, Matlab, Tecplot, ...

- Fonctions mathématiques utilisateur

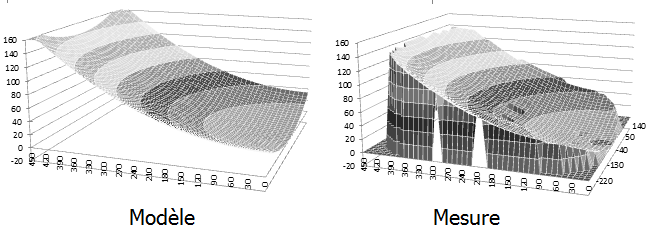

- Comparaison avec un modèle analytique :

Comparaison modèle analytique

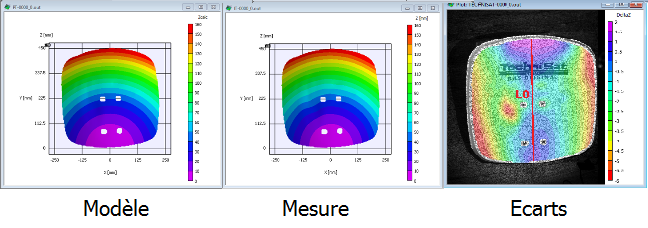

- Comparaison avec un modèle maillé :

Comparaison modèle maillé

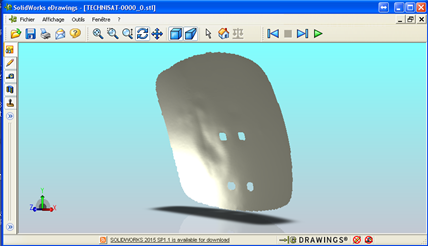

- Exportation au format .stl vers logiciel de CAO :

Export CAO


















- Génération d'images et de vidéos (brutes ou compressées : .wmv, mp4)

- Programme VIC-2D inclus


CARACTERISTIQUES

- Vitesse de calcul typique (champ de déplacement + déformation) : 50 000 points par seconde

- Résolution typique en déplacement de 1/100ème de pixel, soit 1 µm pour un champ de 200 x 200 mm avec caméra de 4 Mpixels

- Mesure de déformation de 0,005 % à plus de 2000 %

OPTIONS

- Multi-systèmes : Gestion de plusieurs systèmes stéréoscopiques (max. 9 systèmes), étalonnage de tous les systèmes et raccordement des champs de résultats

- Temps réel : Calcul et affichage pendant l'acquisition des champs calculés

- Courbes limites de formage





VIC-3D v7

Nouveau : Version 7

La version 7 de VIC-3D apporte de nouvelles fonctions, une nouvelle interface graphique et des possibilités accrues pour l'étalonnage, l'intégration d'une caméra IR et la stéréo-microscopie.






Slice

Nouveau : Option "FFT"

Ce module logiciel de VIC-3D calcule et affiche les déformées en opération et les réponses vibratoires pour chaque résonance excitée.

Des caméras rapides sont utilisées dans le cas d'un phénomène transitoire (claquement de portière, impact de projectile, crash test).

Des caméras "lentes" sont employées pour des excitations périodiques à large bande (chirp, pseudo-aléatoire) en association avec le module FULCRUM, comme dans l'exemple ci-dessous réalisé à 10 images/s.

VIC-3D

VIC-3D

VIC-3D

réponse
